SMC-8428超声波长靴平衡梁
江苏尊龙D88生产的SMC-8428是通用型建筑机器控制系统，传感器广泛应用于高度、坡度的检测，其操作简单、使用可靠。广泛应用于混凝土摊铺机、沥青摊铺机、铣刨机等设备上。SMC-8428是灵活、高效的控制系统，其操作系统基于先进的微处理技术，并采用CAN总线技术。
中文控制器特点
1. 采用数字控制模式，与传感器以CAN bus协议组成控制网络，能兼容摊铺机上的各种CAN数字传感器如纵坡、横坡等，具有很强的扩展性。
2. 液晶屏显示即时数据，所有操作界面均为中文或图形提示、掌握更容易，使用更得心应手。
3.系统带有自诊断功能，系统的故障在显示屏上一目了然。
4.与进口品牌同类型尊龙D88·产品完全互换通用，可用于摊铺机、铣刨机、平地机等设备。
超声波传感器特点
超声波传感器：共6只。均采用原装进口军品级大功率探头，可以任意调换，安装高度离地面35公分，最后一个离新铺沥青面高度约50公分。
1. 超声波滑靴传感器由6只超声波探头组成，其中5个测试探头和1个环境补偿探头，检测面大;
2. 用在平衡梁上，增加了测试数据量，传感器的5个独立探头同时工作，只有3个接近实际检测值的数据才会被采用，从而求得平均值，使路面更平整;
3. 完全取代G176接触式纵坡仪检测钢丝或路缘石基准，使找平系统消除钢丝抖动和滑杆掉线对路面平整度的影响。
技术参数
输出方式:NPN、PNP
输出波形:PWM脉冲波
输出频率:2Hz
输出电流:1.5A
短路保护电流:2.2A
控制负载类型:开关阀
传感器测量精度:2mm
传感器测量范围:19——100cm
温升40°工作偏差:0-3mm
工作温度:-10-+70℃
储藏温度:-25-+85℃
电压范围:DC11——30V
插座各引脚功能:A地线、B电源(+24V)、C上升、D下降
尊龙D88·产品配置：
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
长靴控制器 |
只 |
2 |
|
|
2 |
长靴传感器 |
只 |
6 |
|
|
3 |
接线盒 |
只 |
2 |
|
|
4 |
电源线 |
根 |
2 |
2米螺旋线 黑色 |
|
5 |
接线盒线 |
根 |
2 |
2米螺旋线 黄色 |
|
6 |
传感器线 |
根 |
6 |
黑色螺旋线2米4根、1.3米2根 |
|
7 |
手柄 |
只 |
6 |
|
|
8 |
主控器安装板 |
个 |
2 |
|
|
9 |
接线盒活动卡 |
个 |
2 |
|
|
10 |
长挂杆定位卡 |
只 |
6 |
M10×150螺丝，6颗（含平弹垫螺帽） |
|
11 |
定位圈 |
只 |
8 |
含M10×150螺丝6颗 |
|
12 |
U型传感器安装卡 |
套 |
6 |
含蝶形螺帽 |
|
13 |
卡梁装置 |
只 |
4 |
M10×90螺丝螺帽，4只（含平弹垫） |
|
14 |
挂杆 |
根 |
6 |
含U型卡6只 |
|
15 |
铝合金梁/不锈钢梁 |
包 |
4 |
M10×35螺丝，16颗（含弹垫）； |
|
16 |
不锈钢内支架 |
包 |
2 |
M10×40螺丝，8颗（含螺帽） |
|
17 |
不锈钢外支架 |
包 |
2 |
M10×40螺丝，8颗（含螺帽） |
|
18 |
标准件 |
包 |
1 |
|
|
19 |
扎带 |
根 |
20 |
|
|
20 |
活动夹板 |
|
|
按客户需要配置 |
|
21 |
焊板 |
|
|
按客户需要配置 |
|
22 |
工具 |
套 |
1 |
含美工刀、17-19呆扳手1只、16-18呆扳手1只、16-18梅花扳手1只、17-19梅花扳手1只、12寸活动扳手1只 |
|
23 |
资料 |
份 |
1 |
含说明书1份、标牌2张、鉴定证书1张、发货清单1张、用户意见调查表1张 |

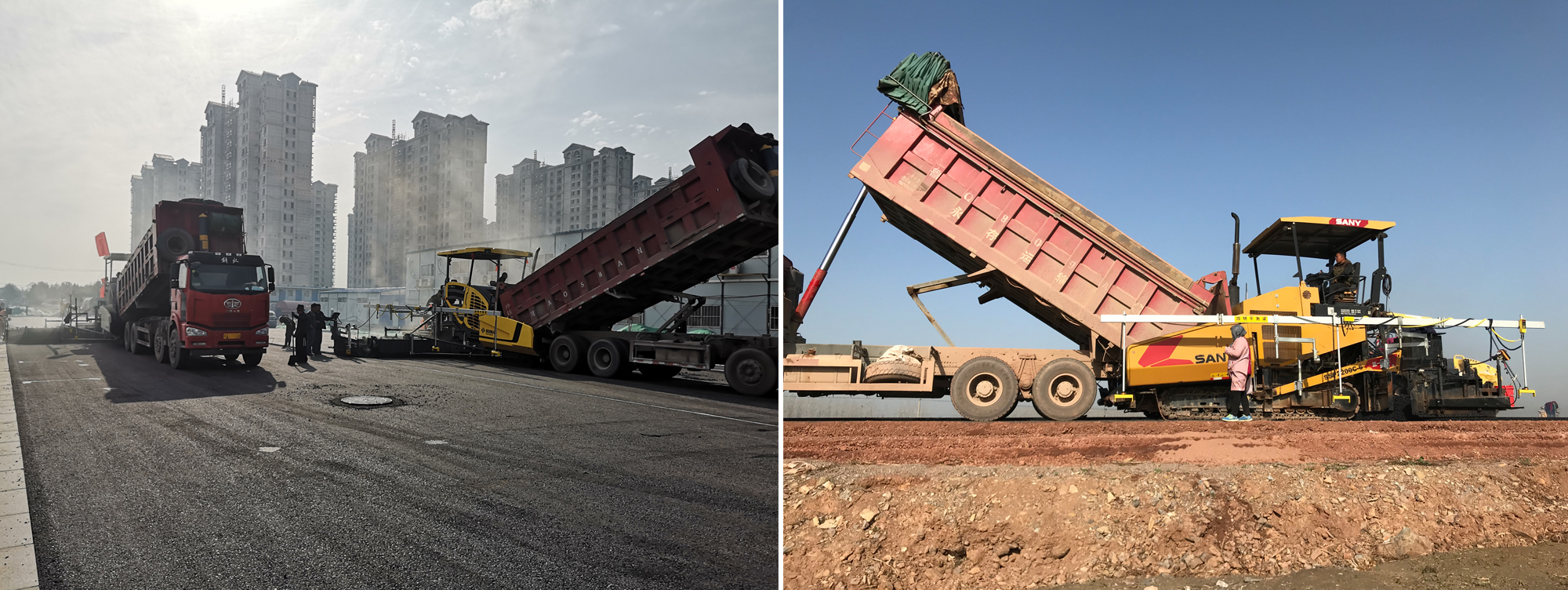

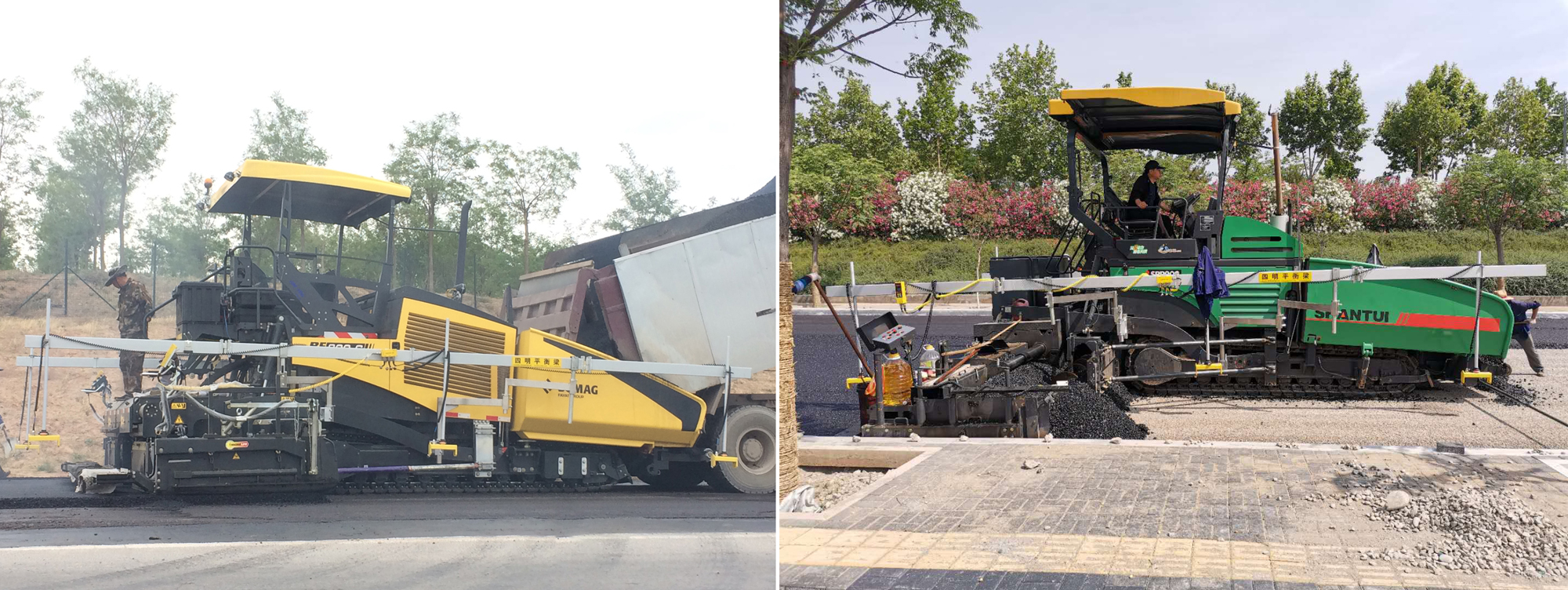

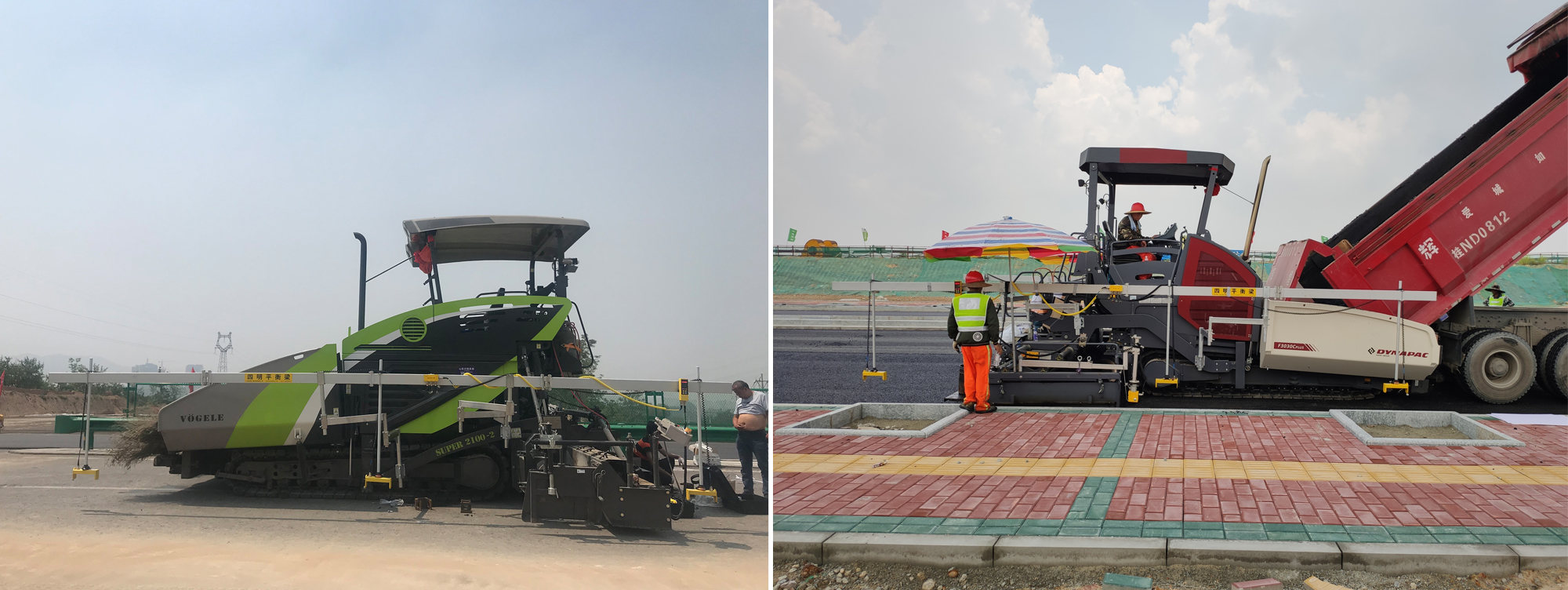

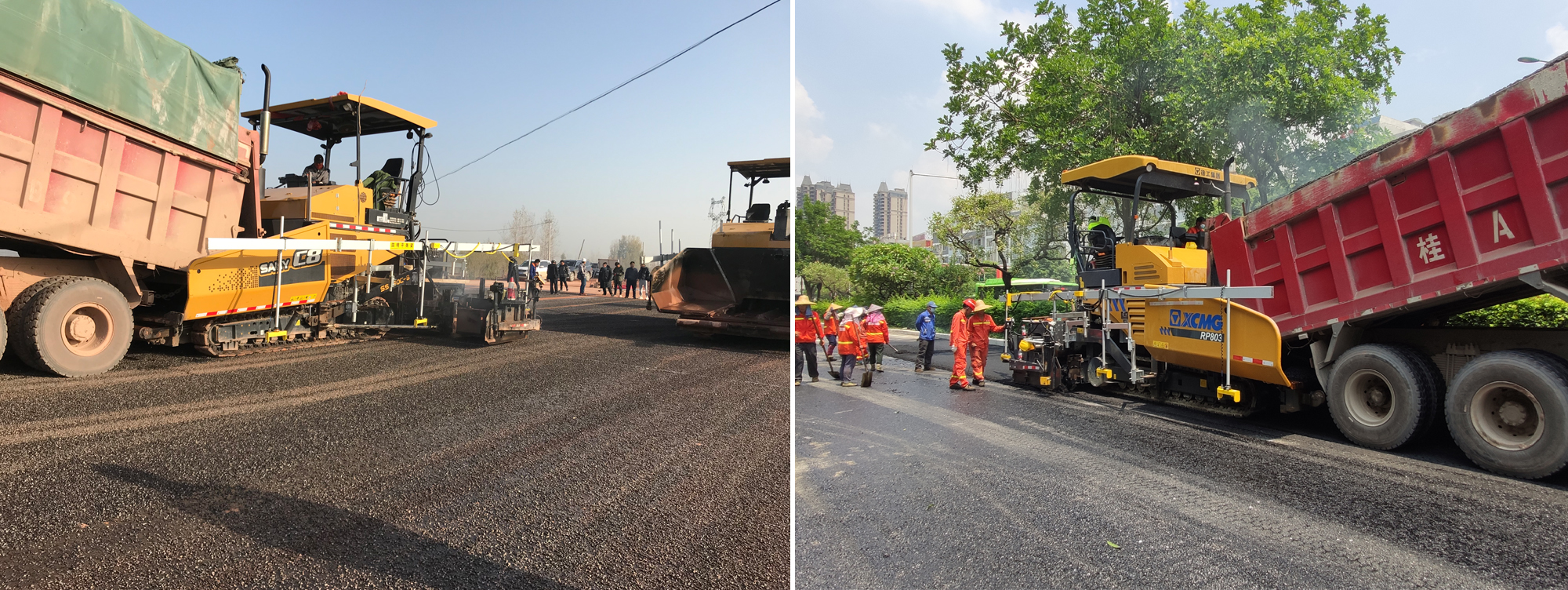

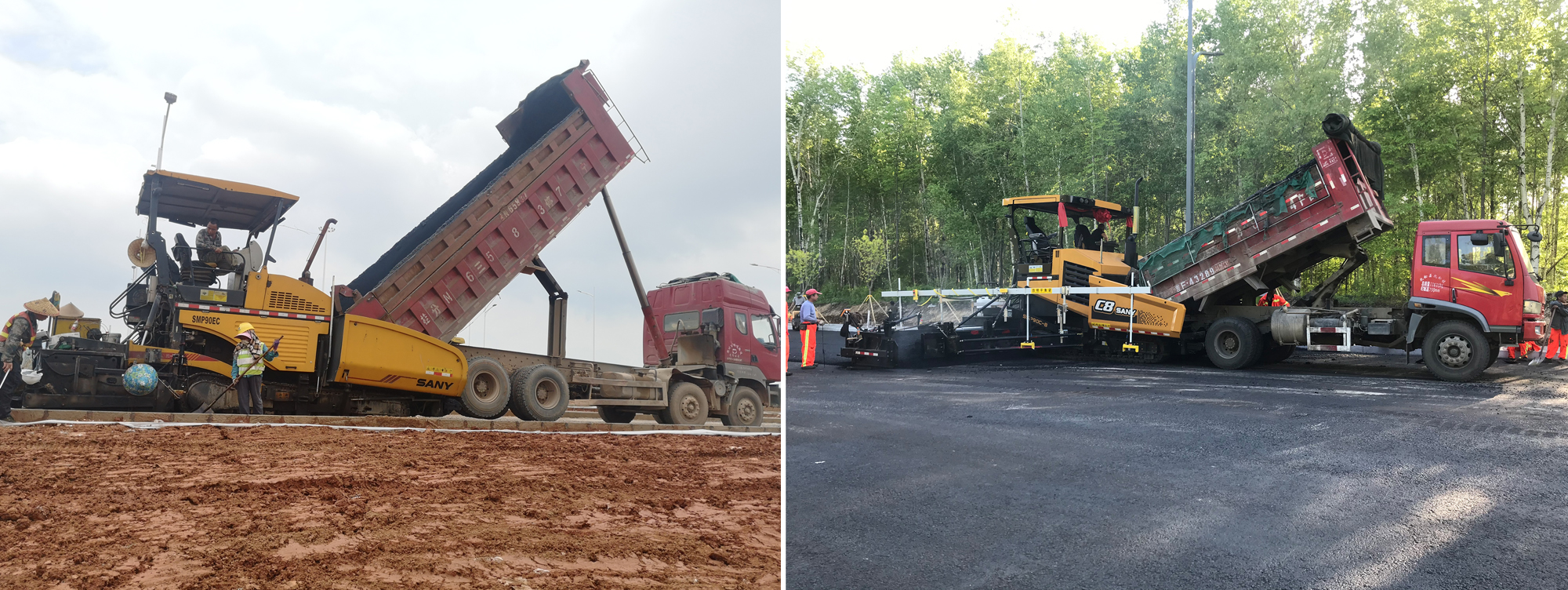

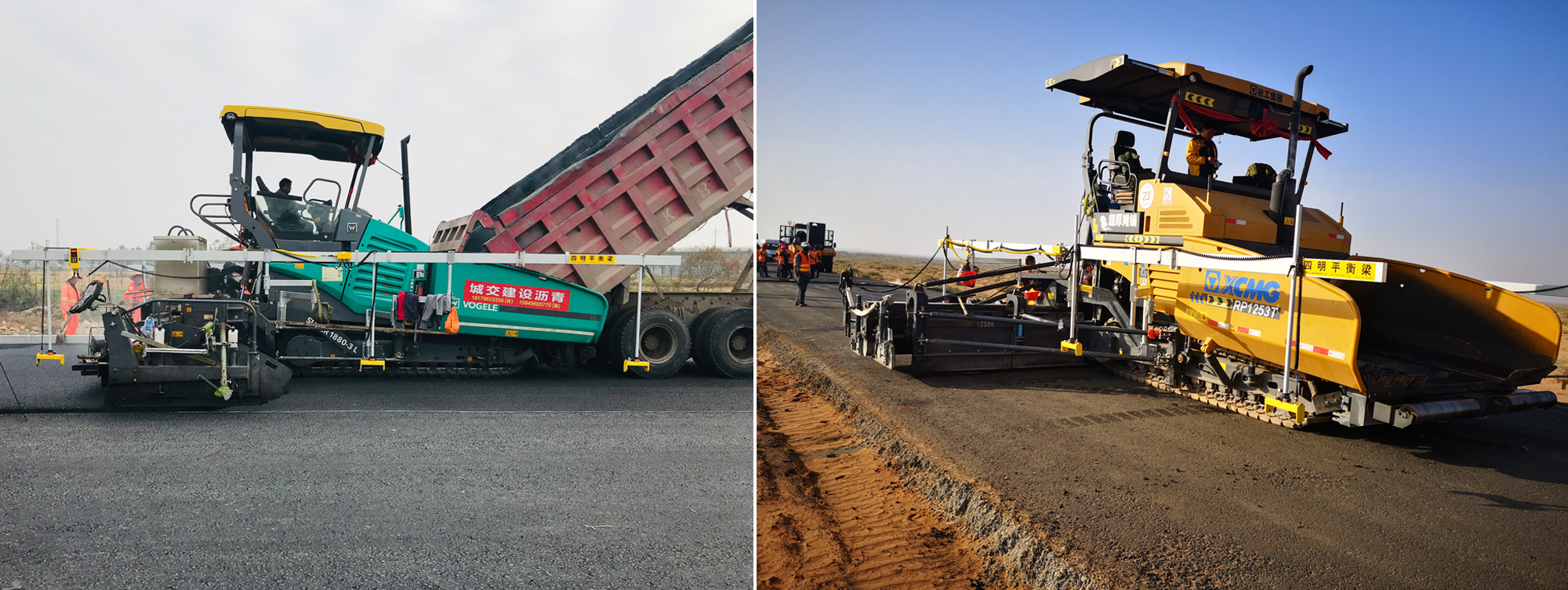

相关尊龙D88·案例
